В данной статье мы подробно осветим процесс шумоизоляции Toyota Fortuner. Проектом занимались мастера из нашего подразделения Detcibelov.net.

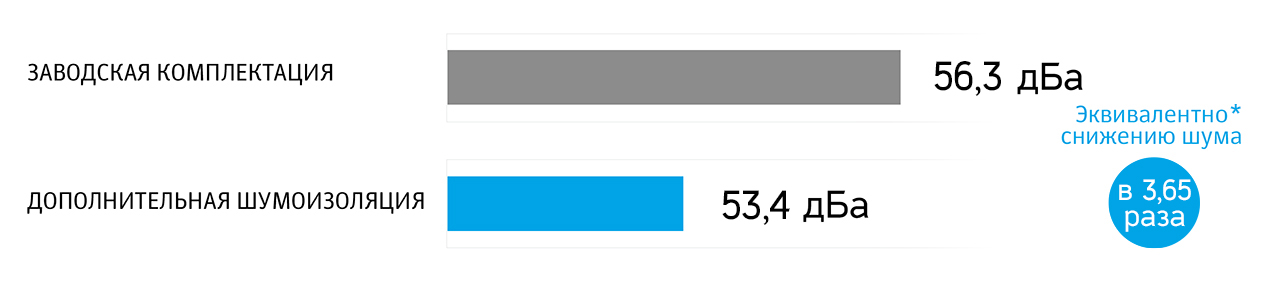

Шумоизоляция Toyota Fortuner в цифрах:


Шум в ДБ до:56,3
Шум в ДБ после:53,4
Стало тише:в 3,65 раза (на 265%*)
Вес материалов:92,81 кг
Время выполнения работ 3 мастерами:16 часов



Замеры изменения уровня шума в салоне Toyota Fortuner при 110 км/ч (20 Hz - 16 000 Hz)


*Изменение в децибелах носит не линейный, а логарифмический характер. Минус 1 дБ эквивалентен снижению шума в 1,26 раза. Поэтому между 30дБ (почти тишина) и 120 дБ (самолет на взлете) всего четырехкратная разница по числам, но колоссальная – в реальности.

Измерения проводились с использованием профессионального шумомера Ассистент SIU V1 первого класса точности с регистрацией звукового спектра на частотах от 20 Гц до 16 кГц. Прибор занесен в Государственный реестр средств измерений и надлежащим образом проверен.

Эффект после шумоизоляции зависит от множества факторов. Из них можно выделить основные: это модель автомобиля, применяемые материалы и технология нанесения. Если модель авто – это константа для клиента, материалы это легко копируемый фактор, то технология нанесения – это ключевой фактор, от которого напрямую зависит результат и который отличает разные компании, плохие и хорошие.

Технология нанесения, это не только последовательность нанесения слоев вибро- и шумо- изоляционных материалов, но и качество их нанесения. Если сделать неправильный монтаж: пропустить важные места, наклеить с зазорами и так далее – можно получить совсем не тот результат, отличающийся в несколько децибел в сравнении с правильным монтажем материалов. Вроде бы и материалы одни и те же и кол-во слоев одинаковое, но результат может быть совершенно разный. Поэтому определяющими факторами должны быть не только материалы и количество слоев, но «прямые руки» специалистов.

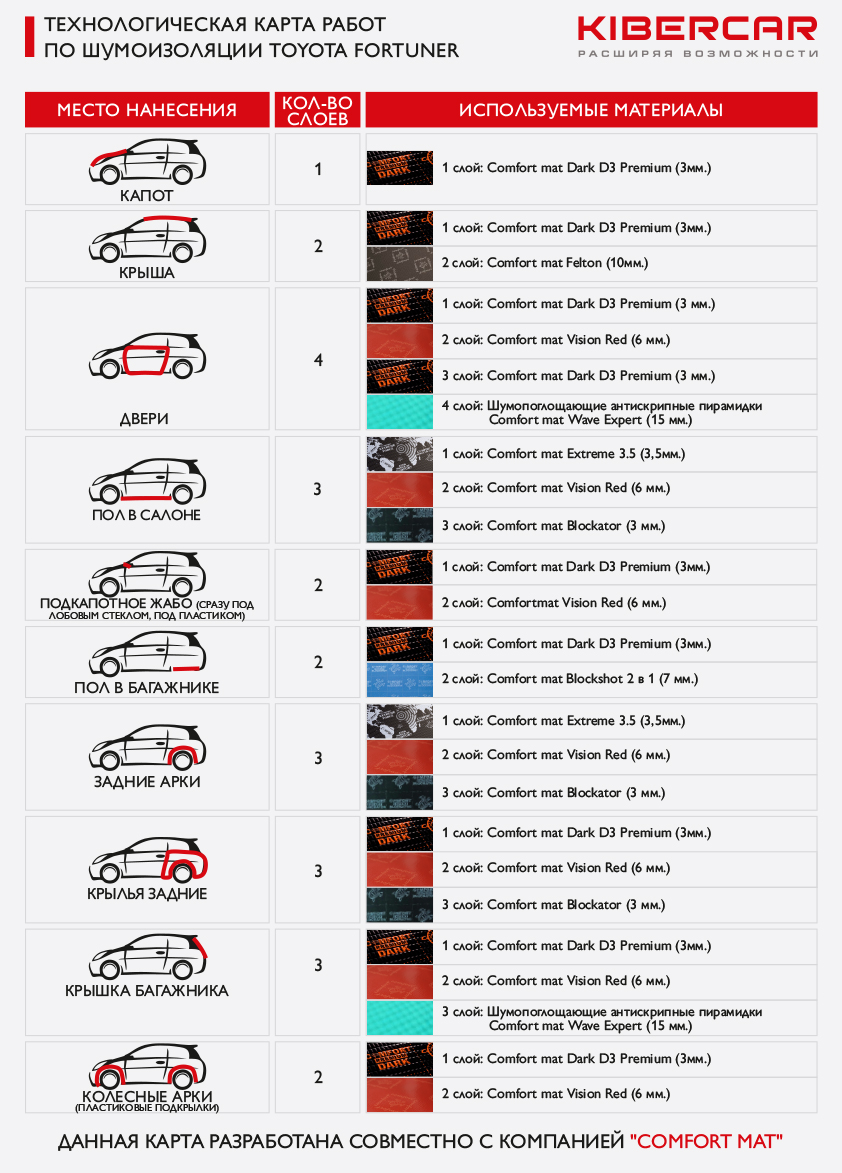

В наших фото и видео материалах, которые Вы видите на этой страничке, мы постарались максимально подробно показать наш подход к работе и по итогу закрепить этот подход замерами в аккредитованной организации, чтобы цифрами зафиксировать результат работ. Работы традиционно производим стандартными по отношению к шуму материалами от компании Комфорт Мат, согласно разработанной инженерами-аккустиками технологической-карте.


Приступаем к работе. Первым делом максимально защищаем автомобиль: оклеиваем пленкой все внешние элементы автомобиля, затем наносим скот на пороги и арки дверей, упаковываем все мелкие пластиковые элементы в стретч-пленку. Сиденья и карты дверей помещаем в специальные чехлы.

    Шумоизоляция дверей

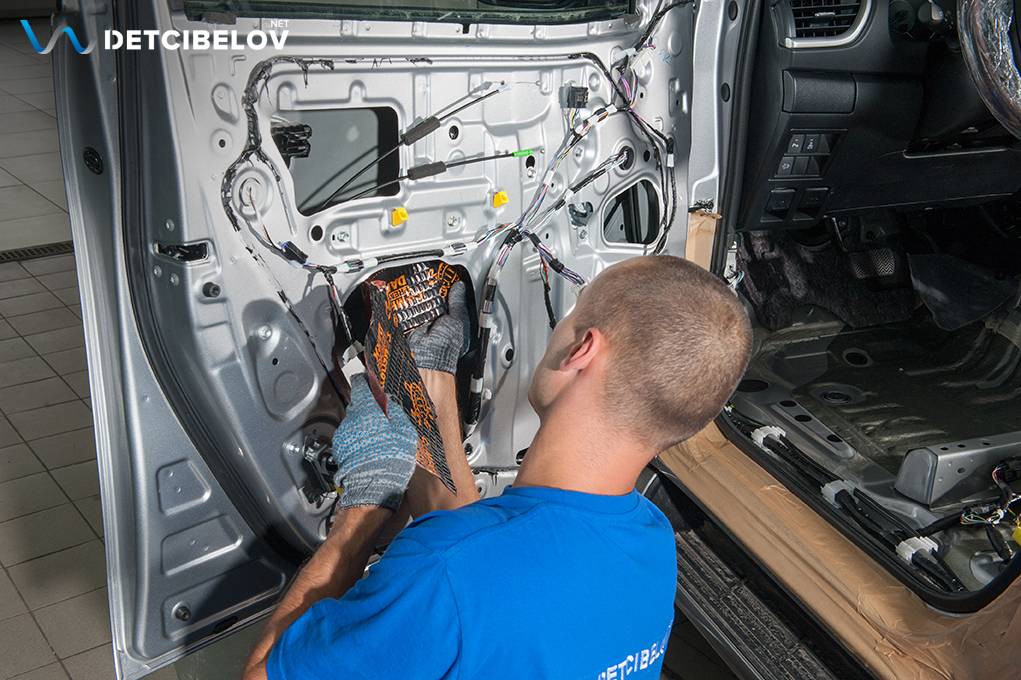

Работы по шумоизоляции начинаем с дверей, максимально аккуратно разбираем дверные обшивки. После того, как дверь разобрана, подготавливаем поверхность и обезжириваем все участки, на которые будут наноситься виброизоляционные материалы.

Первым слоем у нас идет облегченный виброизолятор Comfort mat Dark D3 Premium. Вторым слоем, Comfort mat Vision Red 6 обладающий повышенными шумопоглощающими характеристиками материал. Третьим слоем виброизолятор Comfort mat Dark D3 Premium и четвертым, заключительным слоем, мы используем шумопоглощающий материал последнего поколения, пенополиуретановую пенорезину Comfort mat Wave Expert 15мм с увеличенным коэффициентом шумопоглощения, который окончательно задерживает посторонние шумы, этот же материал, выступает в роли Анти-скрипа.

    Процесс работы

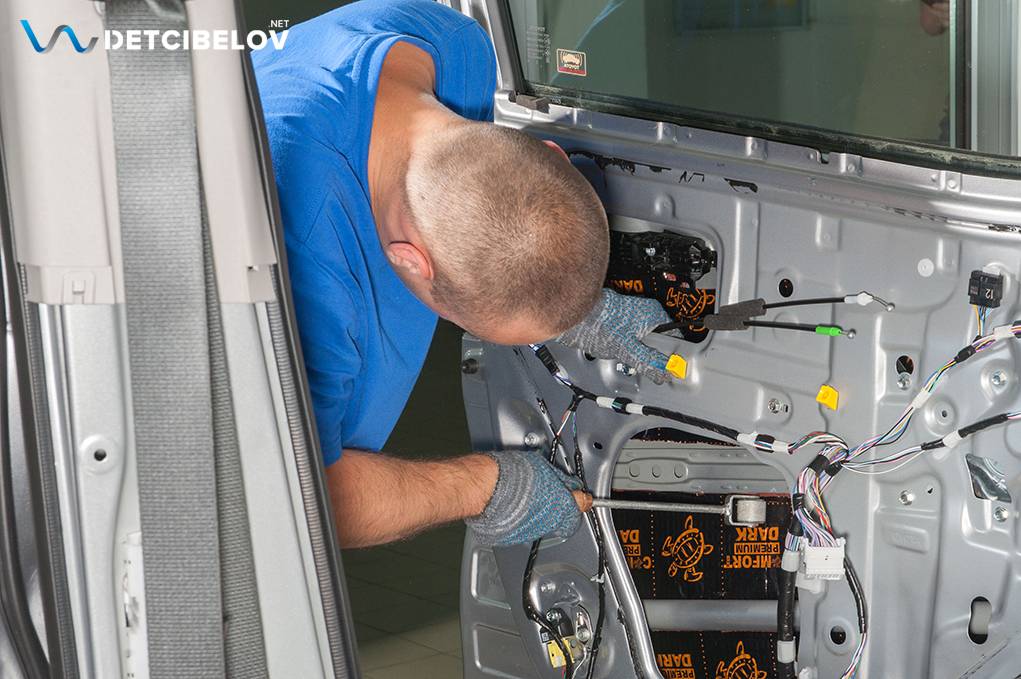

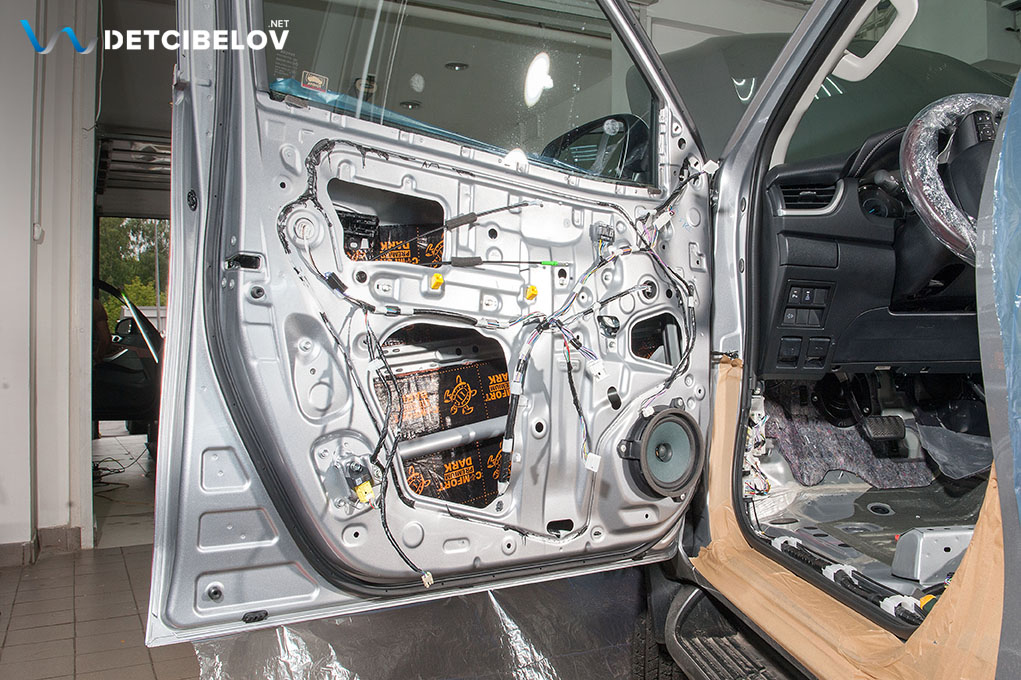

    Двери. Слой №1. Comfort Mat Dark D3 Premium.

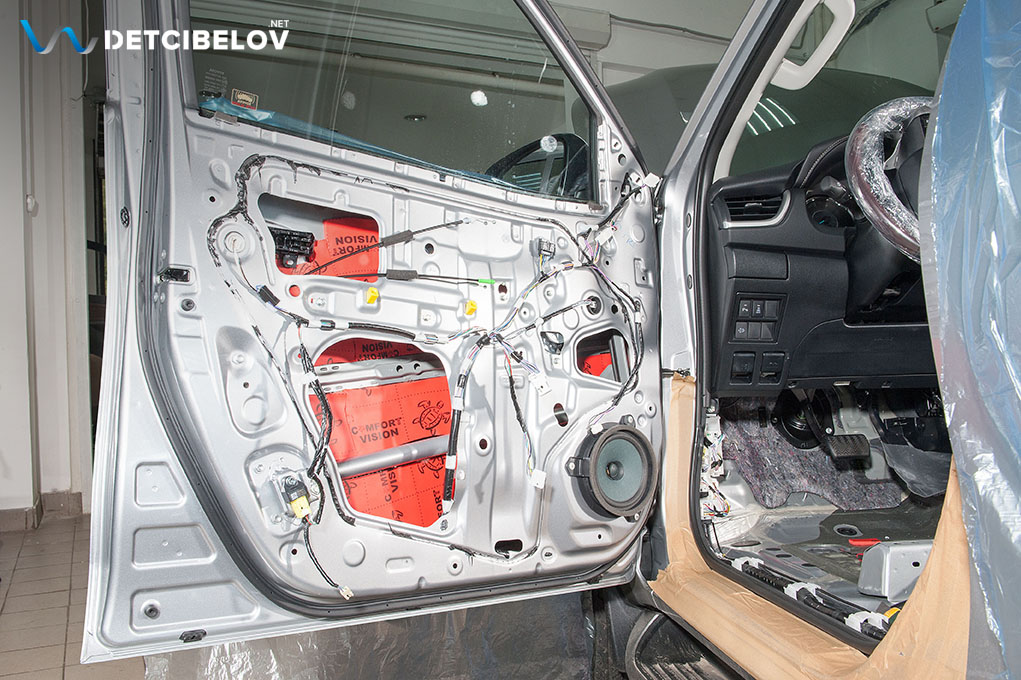

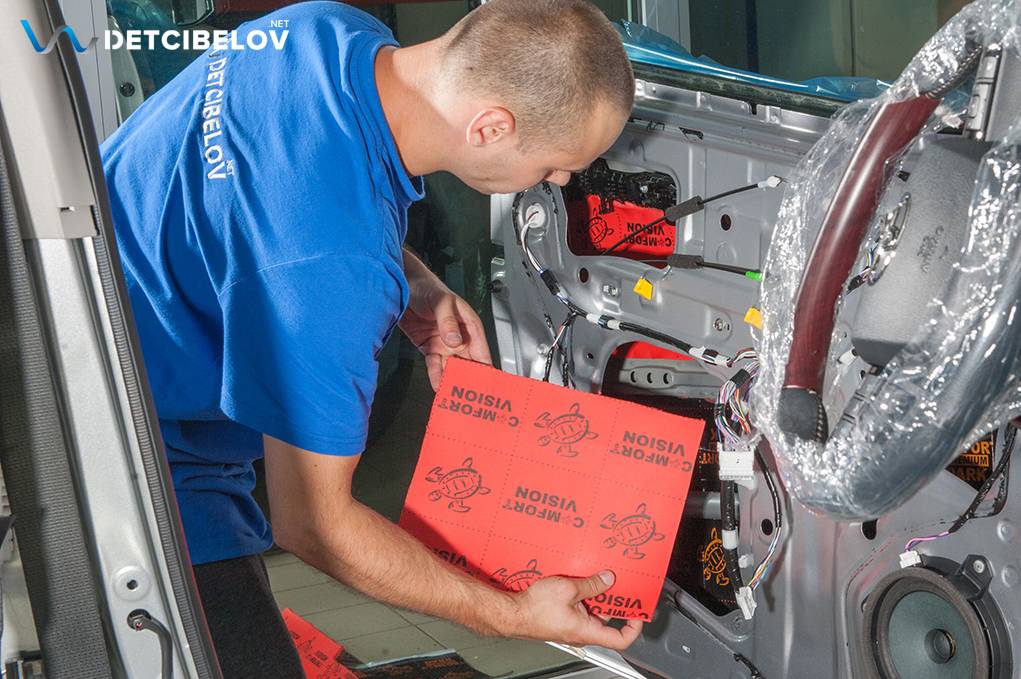

    Двери. Слой №2. Comfort mat Vision Red (6 мм.).

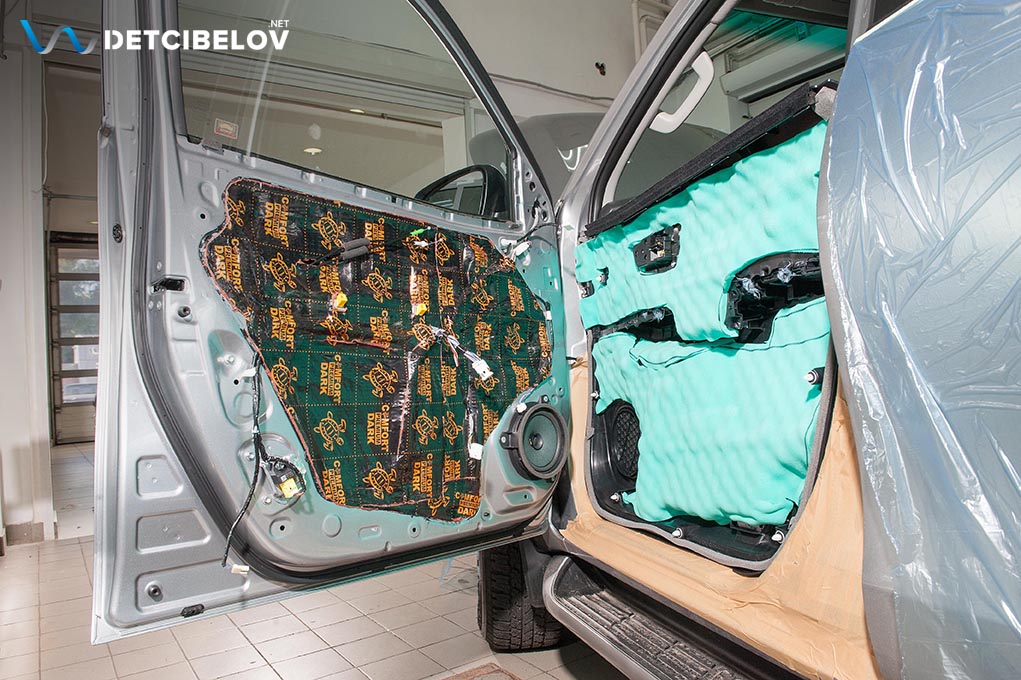

    Двери. Слой №3. Comfort mat Dark D3 Premium (3 мм.). №4. Comfort mat Wave Expert (15мм.).



    Шумоизоляция Потолка

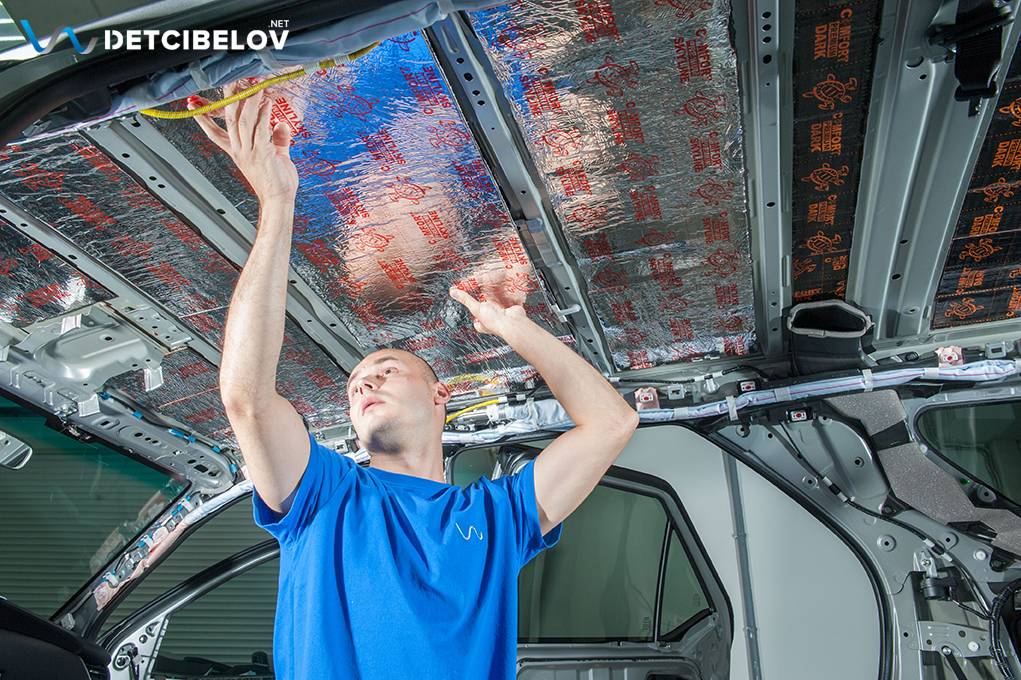

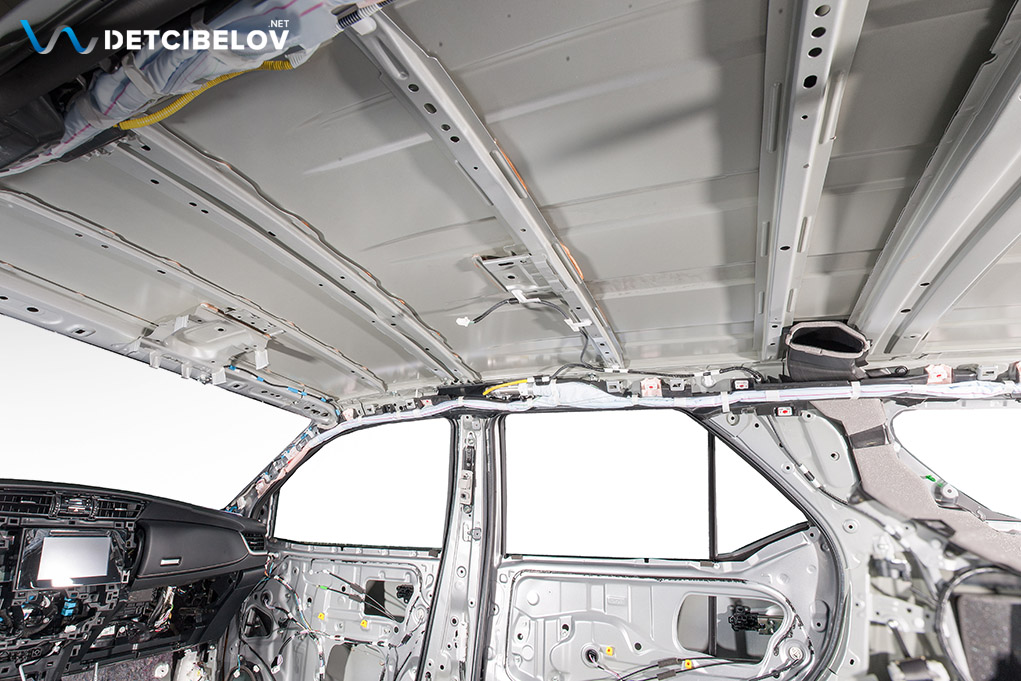

Затем приступаем к шумоизоляции потолка. Максимально аккуратно, чистыми одноразовыми перчатками демонтируем потолочную обшивку. После обезжиривания поверхности потолка начинаем монтаж виброизолятора Comfort mat Dark D3 Premium, а затем один из лучших звукопоглощающих материалов Comfort mat Felton (10мм.), который изготовлен из особого акустического войлока повышенной плотности по технологии термического скрепления. Одновременно 2 и 3 слой шумоизоляции и дополнительно армирован ламинированным нетканым полотном.

    Процесс работы

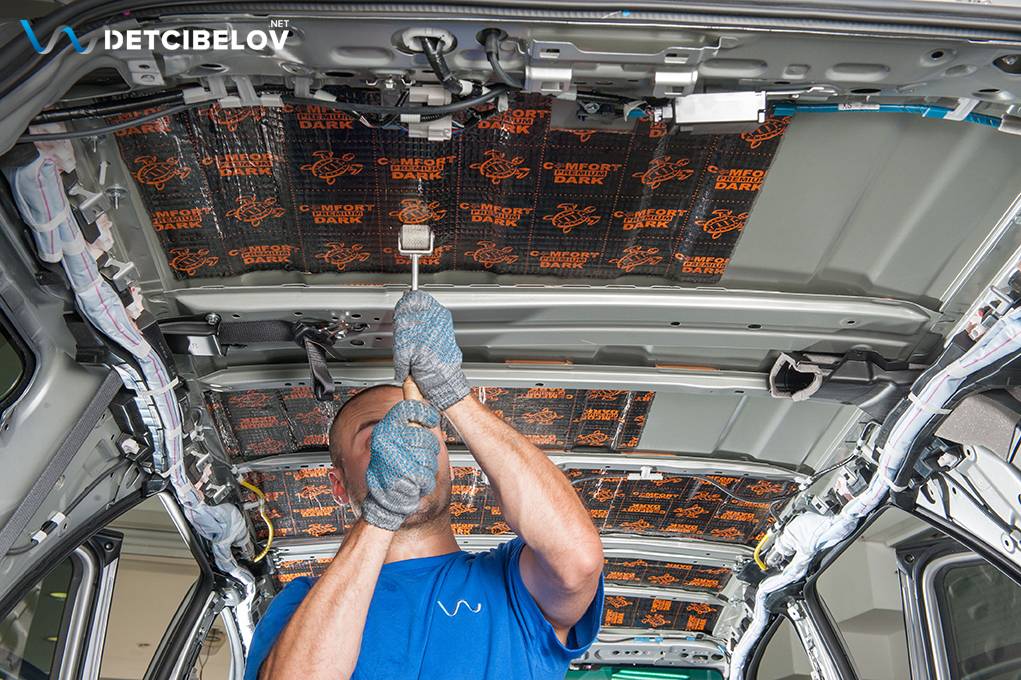

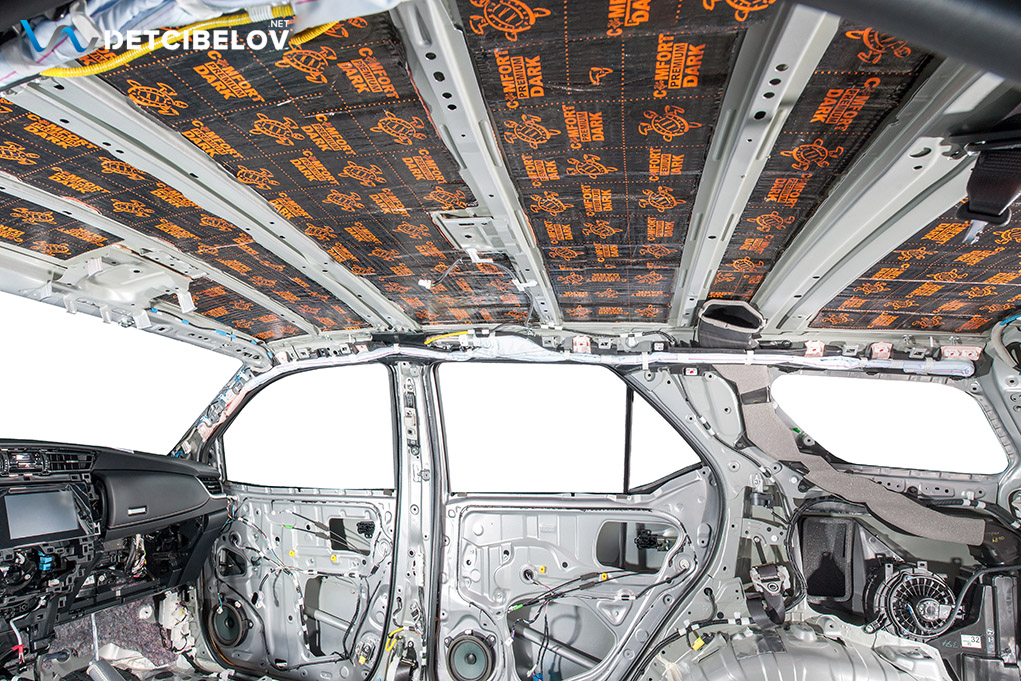

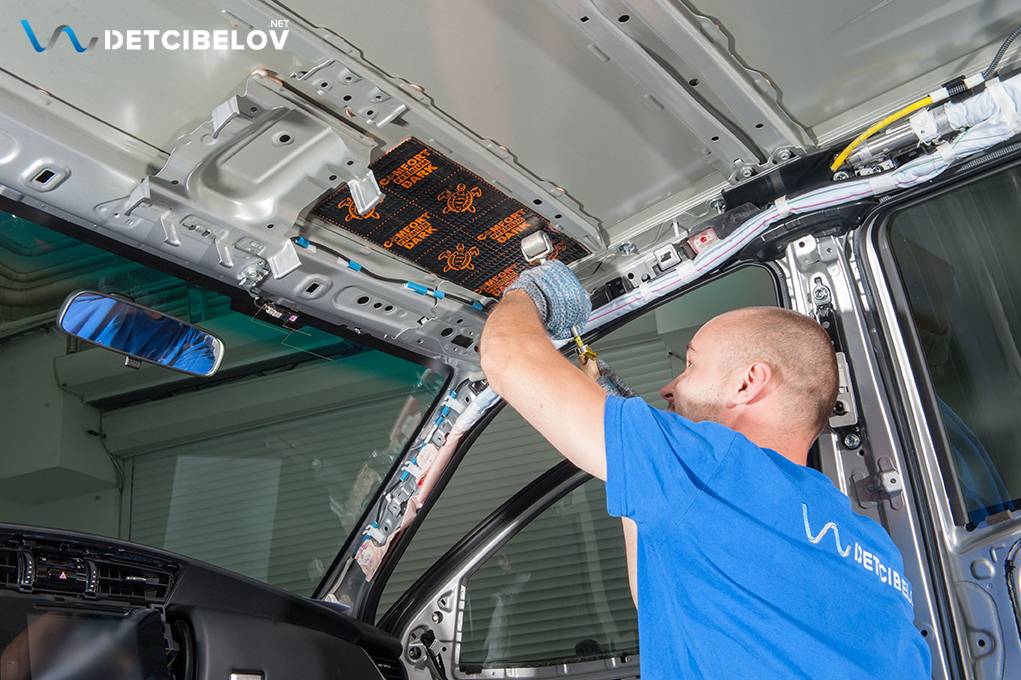

    Потолок. Слой №1. Comfort Mat Dark D3 Premium (3 мм.).

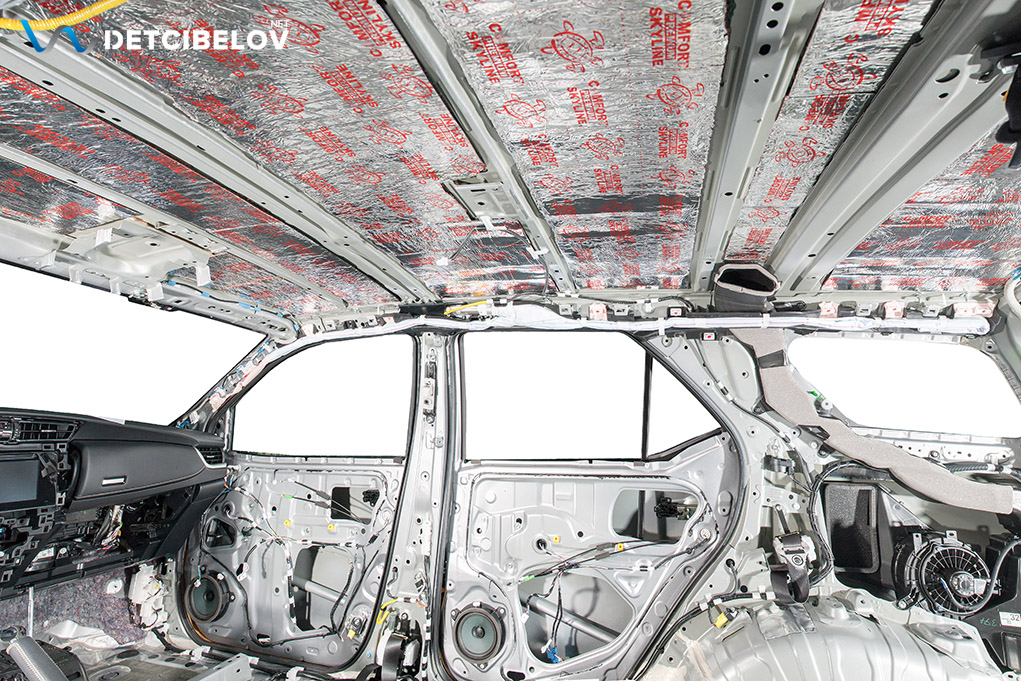

    Потолок. Слой №2. Comfort mat Felton (10мм.).



    Шумоизоляция Пола, Крыльев, Багажника

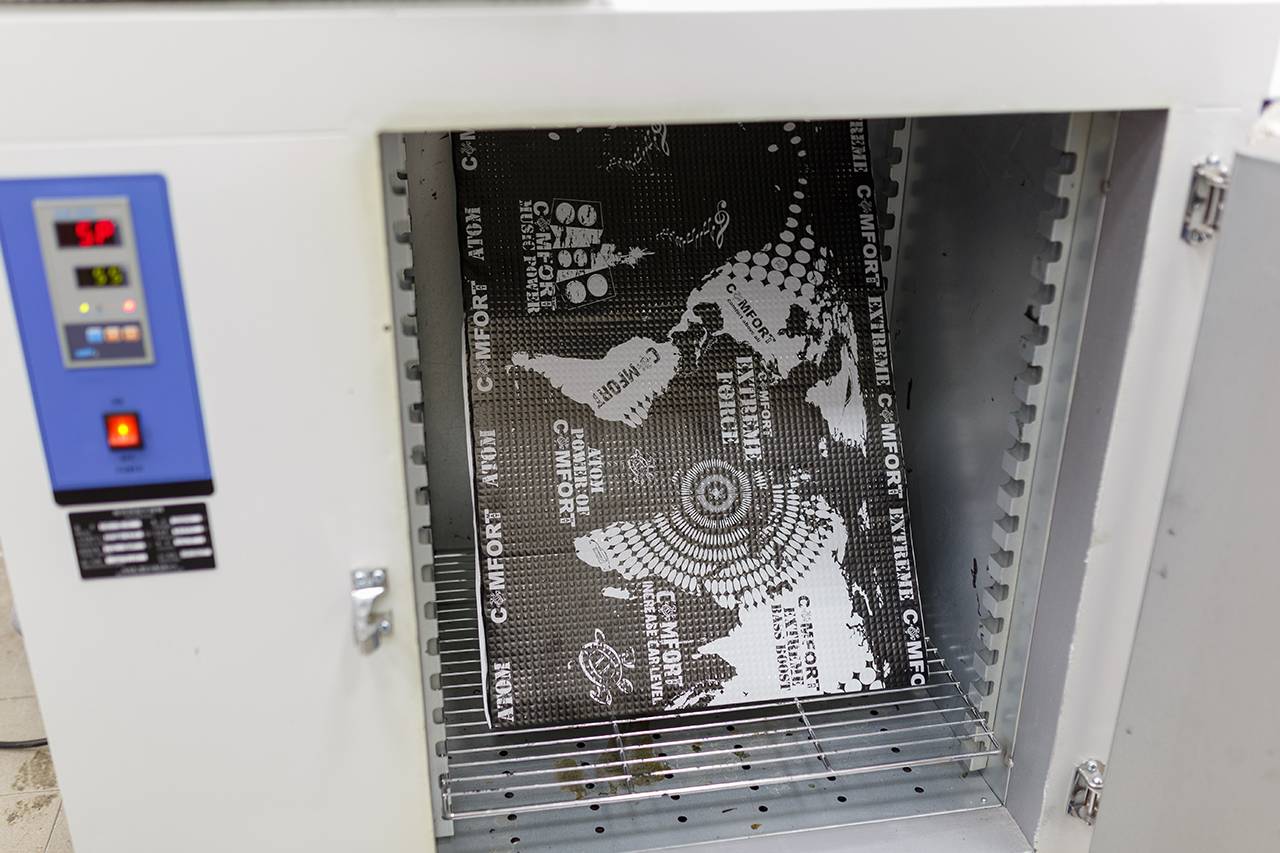

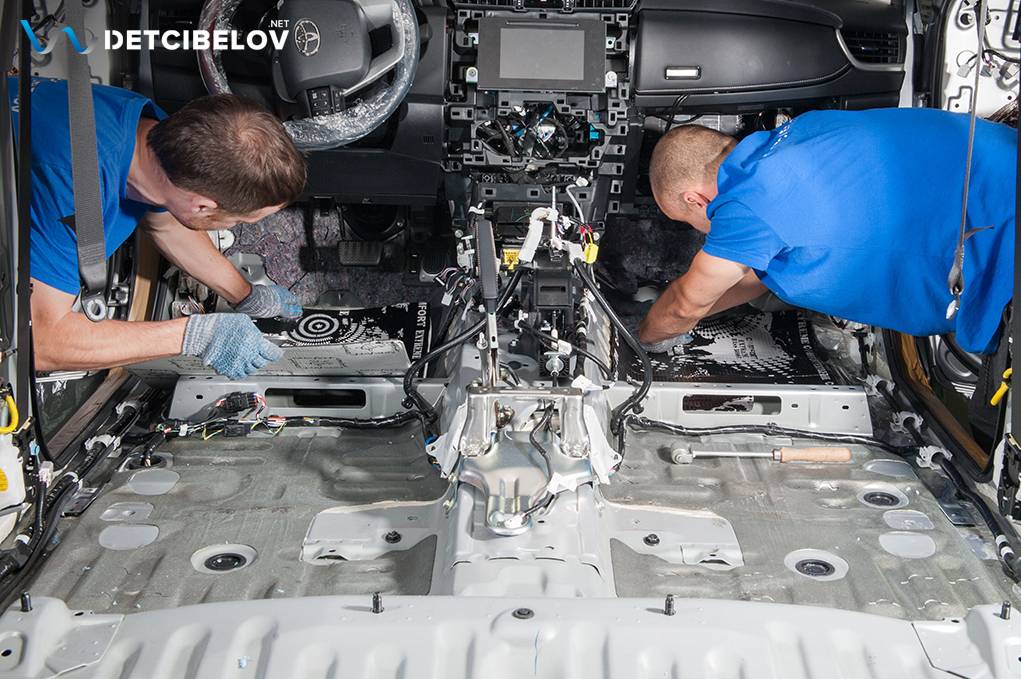

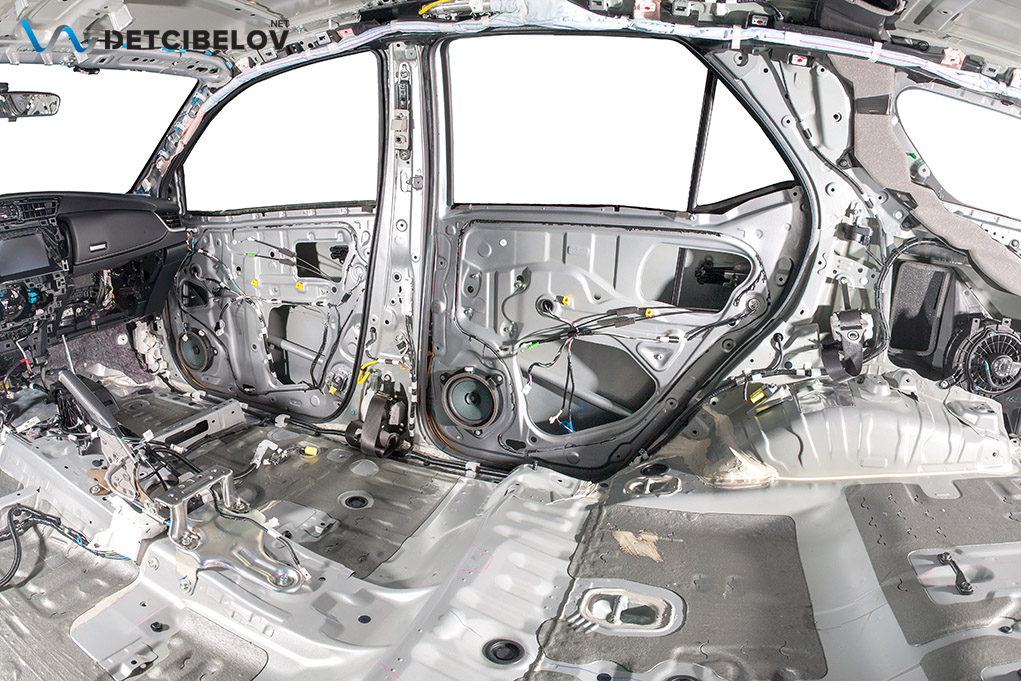

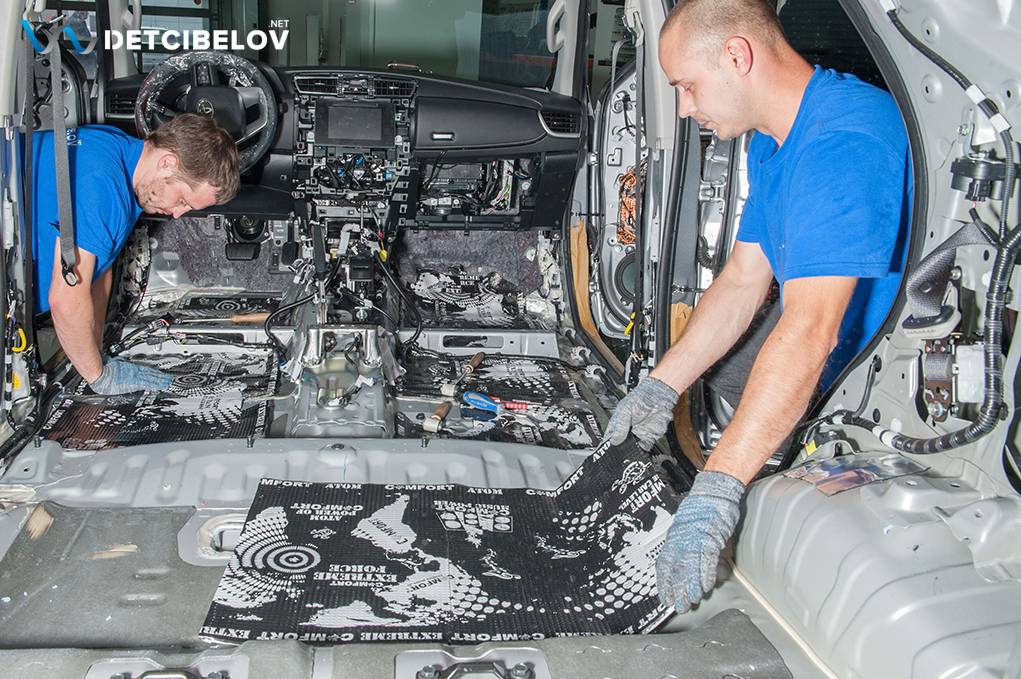

Далее приступаем к самой ответственной части шумоизоляции автомобиля - пола, багажника и внутренних колесных арок. Данный этап начинается с полного демонтажа сидений, ковров, обшивок и т.д., ничего не должно мешать проводимым работам. Для виброизоляция пола мы используем вибродемпфер Comfort mat Extreme 3.5 — это мастично-битумный сэндвич с рекордной толщиной 3,5 мм и двумя слоями фольги, который убирает низкочастотные структурные шумы металла. Это «Царь» среди виброизоляционных материалов, с уникальной структурой мастики и лучшими показателями снижения вибрации. Нагреваем его при температуре 60-80 градусов в специальной печи, это обязательное условие, иначе качественно нанести этот материал не удастся.



Его мы используем на полу и на задних колесных арках. В багажном пространстве пол и крылья покрываем материалом Comfort mat Dark D3.

После окончания работ по виброизоляции пола, переходим к монтажу шумопоглощающих материалов. На внутренних арках, вторым слоем, используем материал Comfort mat Vision Red 6 - это легкий, обладающий повышенными шумопоглощающими характеристиками материал. Третьим слоем наносим Comfort mat Blockator ( 3мм ) - финишный звукоизолирующий барьер, выполненный в виде самоклеящейся акустической мембраны.

На полу, в салоне размещаем второй слой - Comfort mat Vision Red. Третий слой шумоизоляции представлен материалом Comfort mat Blockator – финальный слой нашего сэндвича в салоне.

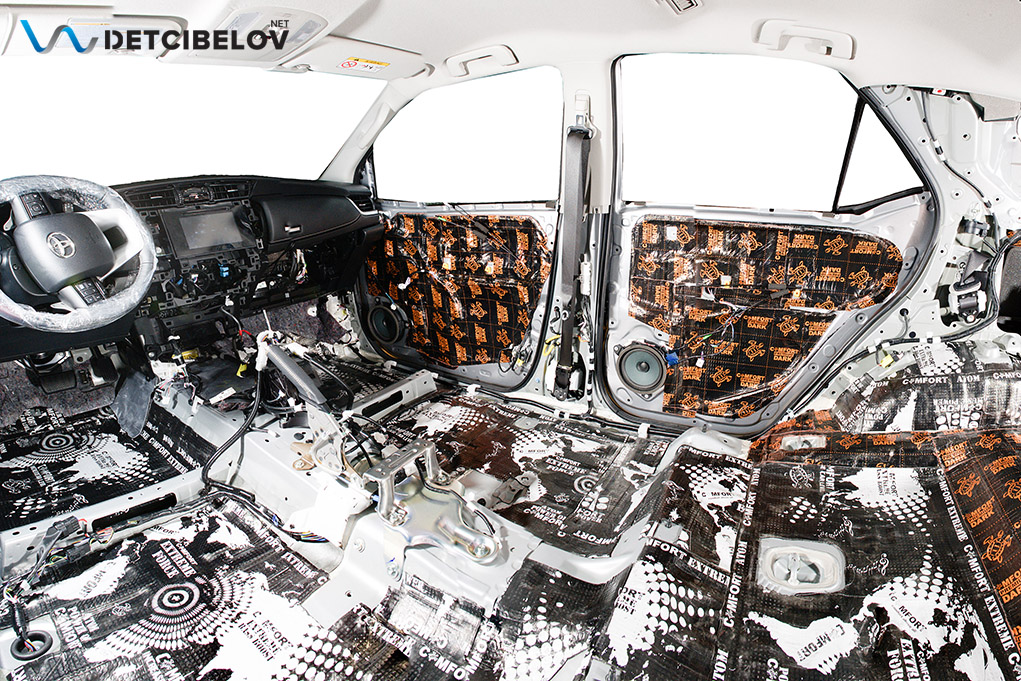

В итоге на полу получился 4-х слойный пирог из мощнейшего вибро-демфера Comfort mat Extreme 3.5 с двумя слоями фольги , Comfort mat Vision Red, Comfort mat Blockator, а также возвращенной обратно штатной войлочной шумоизоляцией. Эта комбинация дает потрясающий результат и соответствует высочайшим стандартам шумоизоляции автомобилей.

На полу в багажном отделении мы используем вторым слоем Comfort mat Blockshot ,7мм многослойный, звукоизолирующий материал с акустической мембраной нового поколения.


    Приступаем к работе

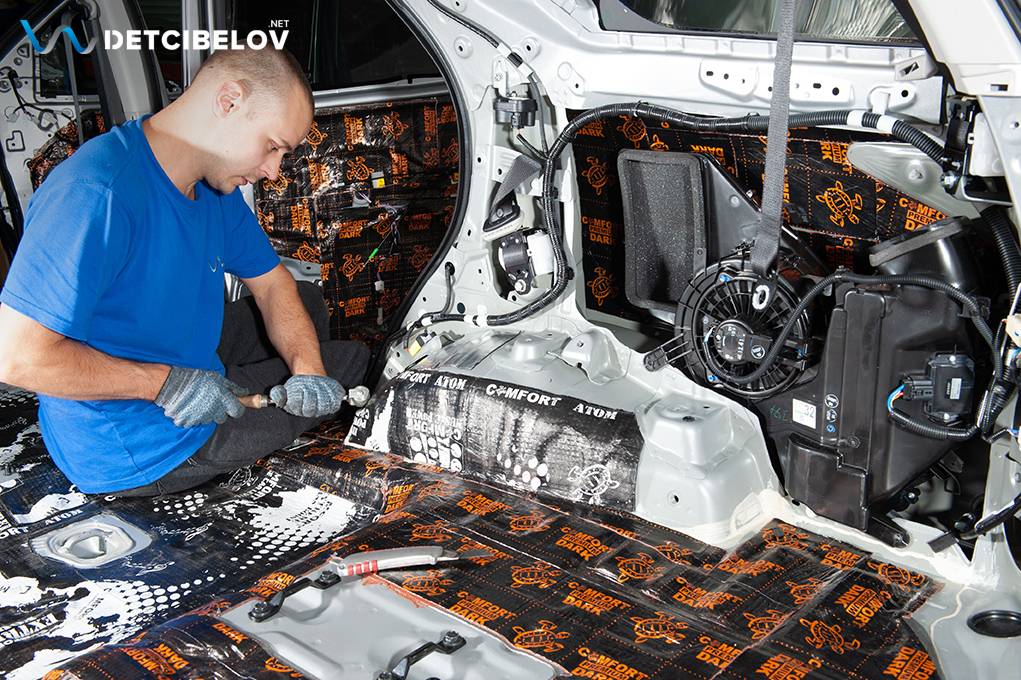

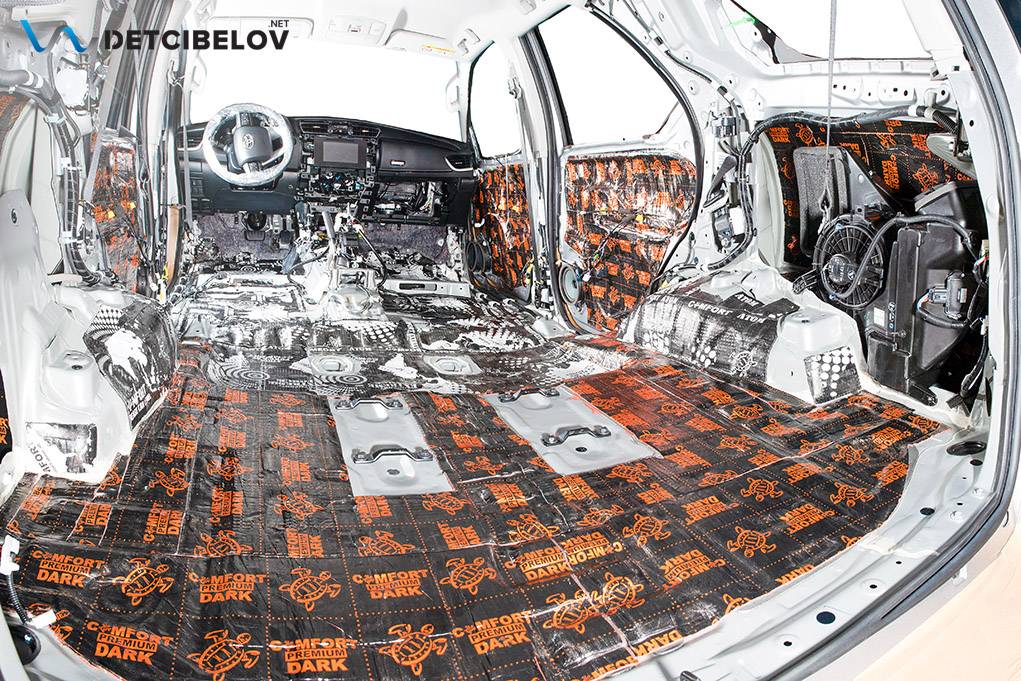

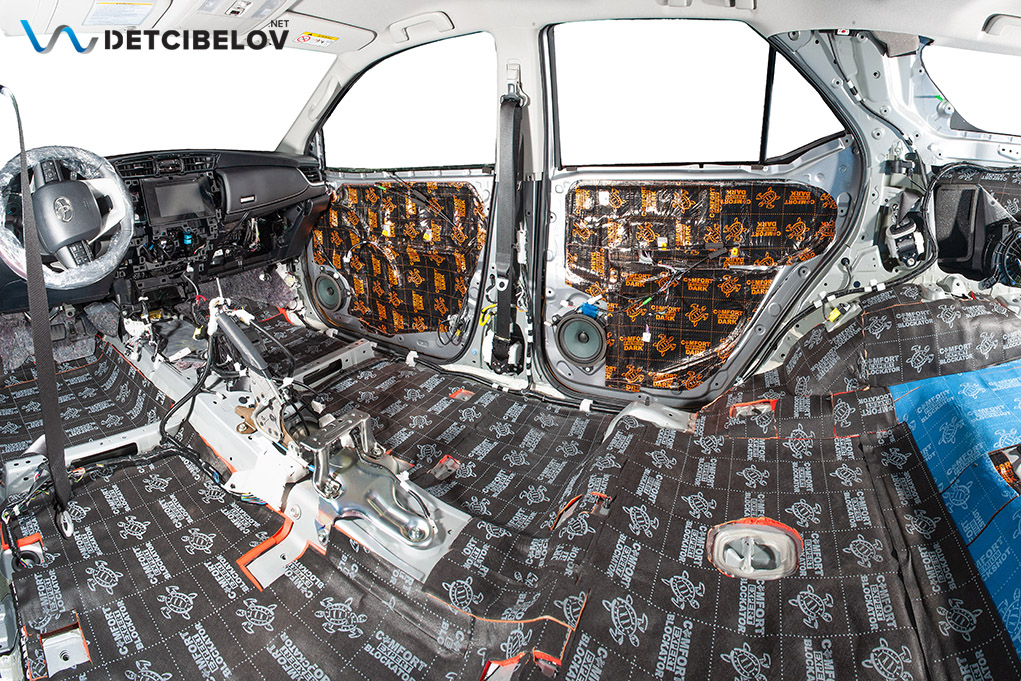

  Пол в салоне. Слой №1. Comfort mat Extreme 3.5 (3,5мм.). Пол в багажнике. Слой №1. Comfort Mat Dark D3 Premium.

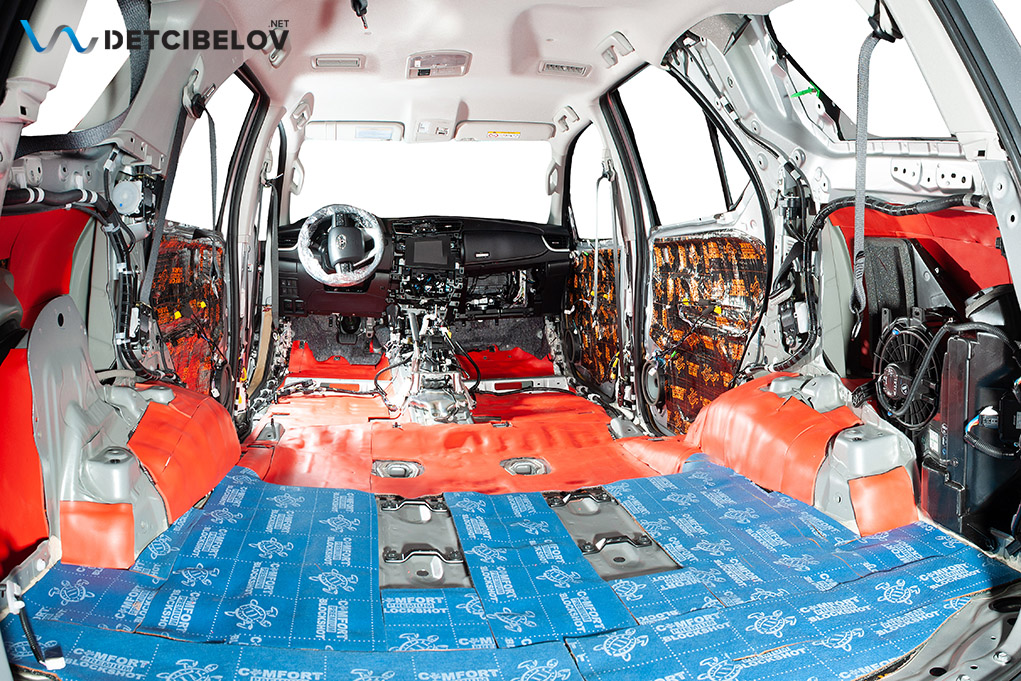

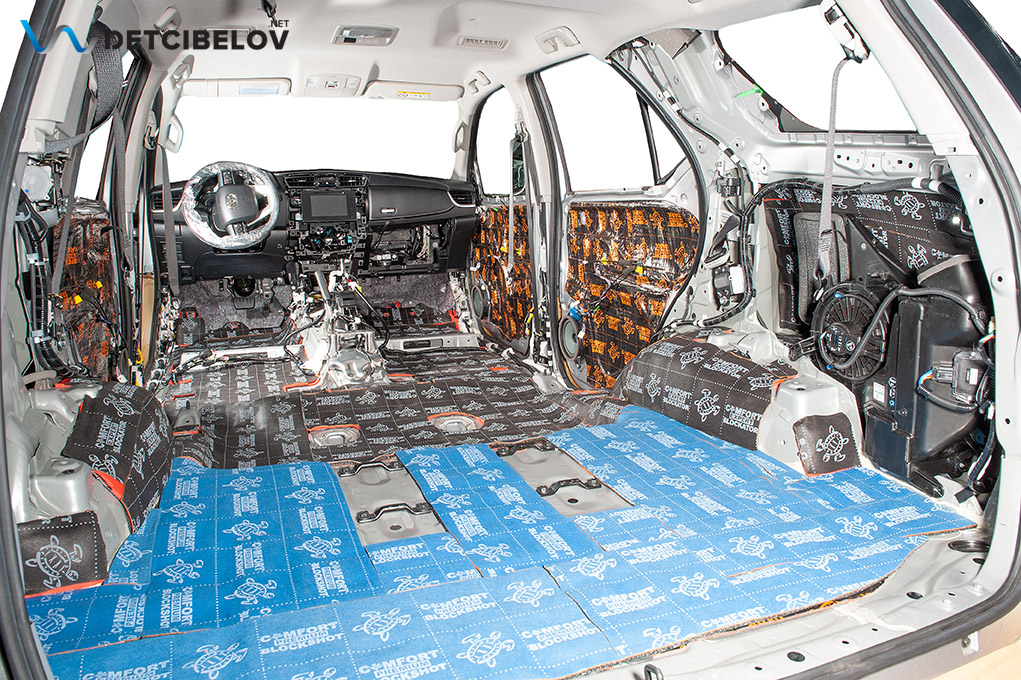

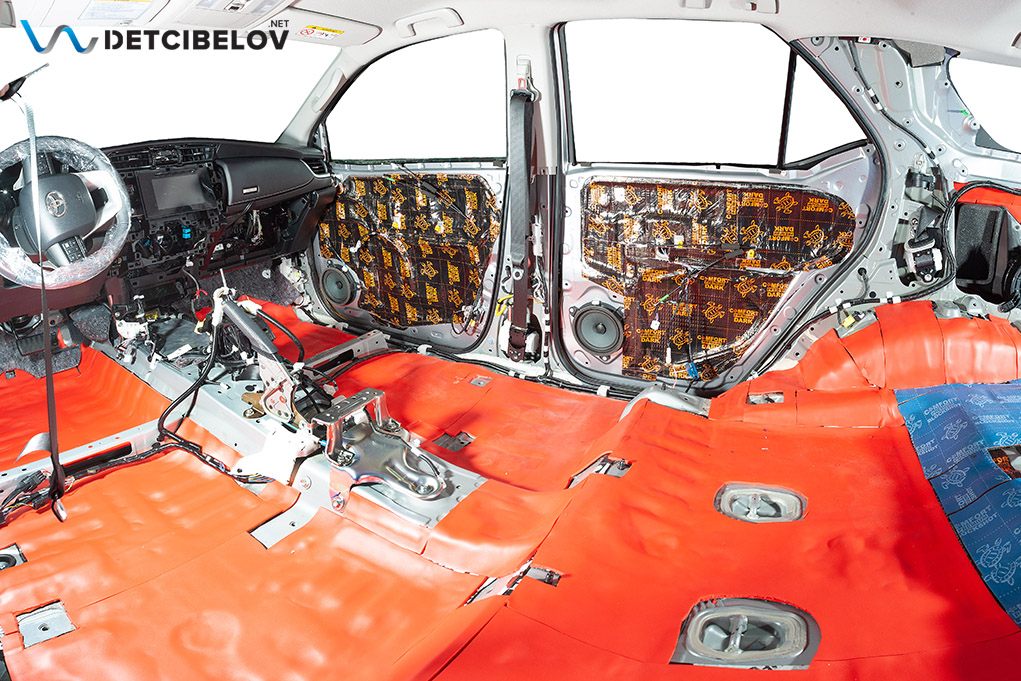

  Пол в салоне. Слой №2. Comfort mat Vision Red (3 мм.). Пол в багажнике. Слой №2. Comfort mat Blockshot 2 в 1 (7 мм.).





    Пол в салоне. Слой №3. Comfort mat Blockator (3 мм.).





   Шумоизоляция капота и крышки багажника

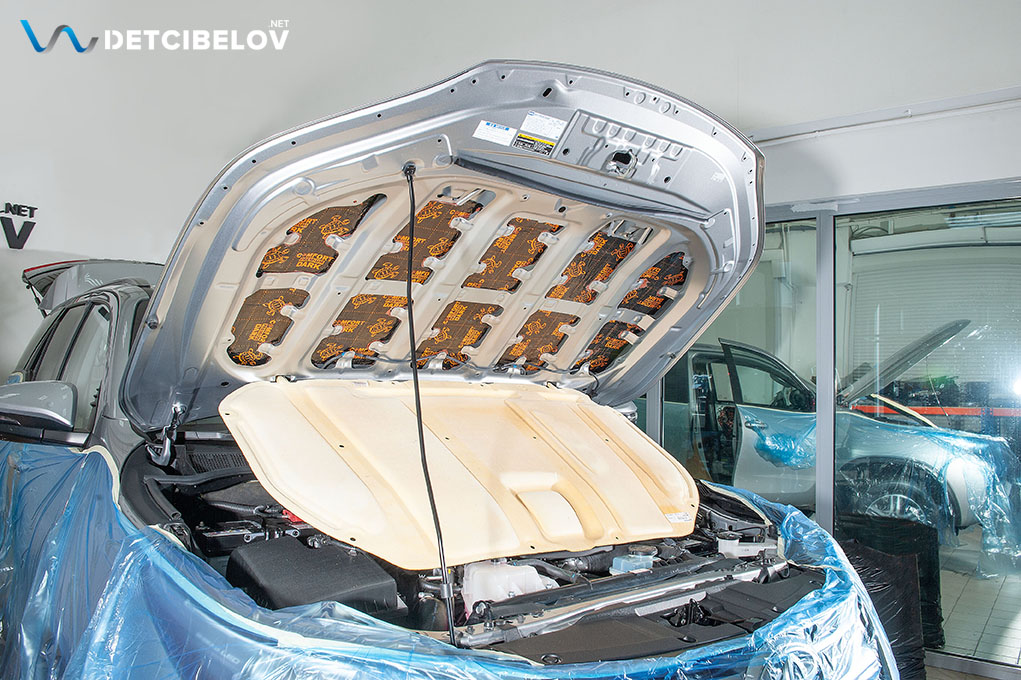

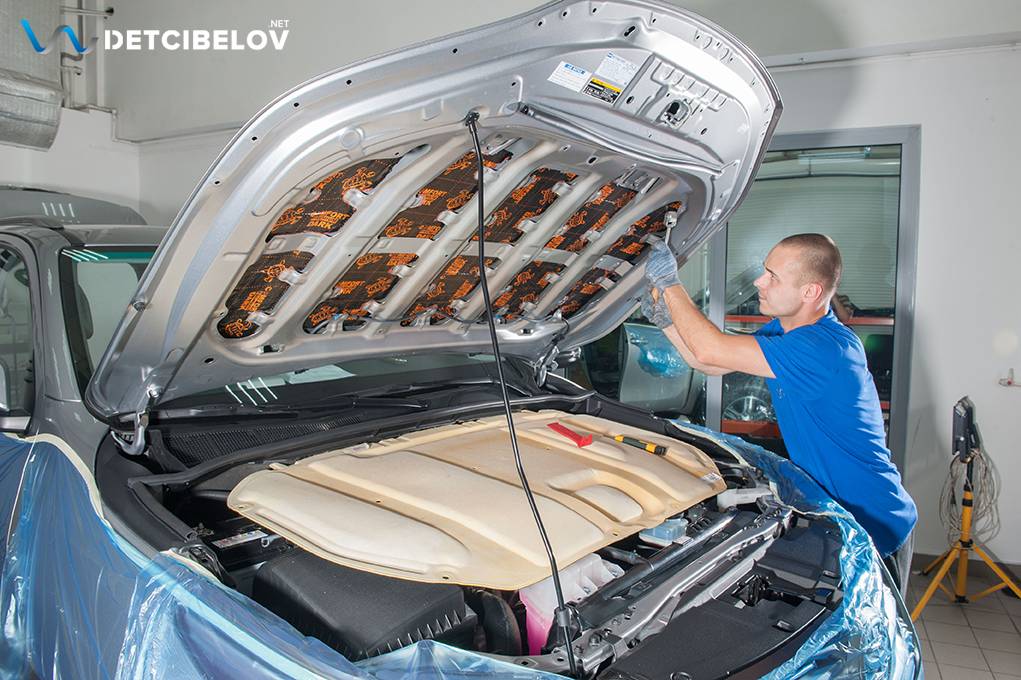

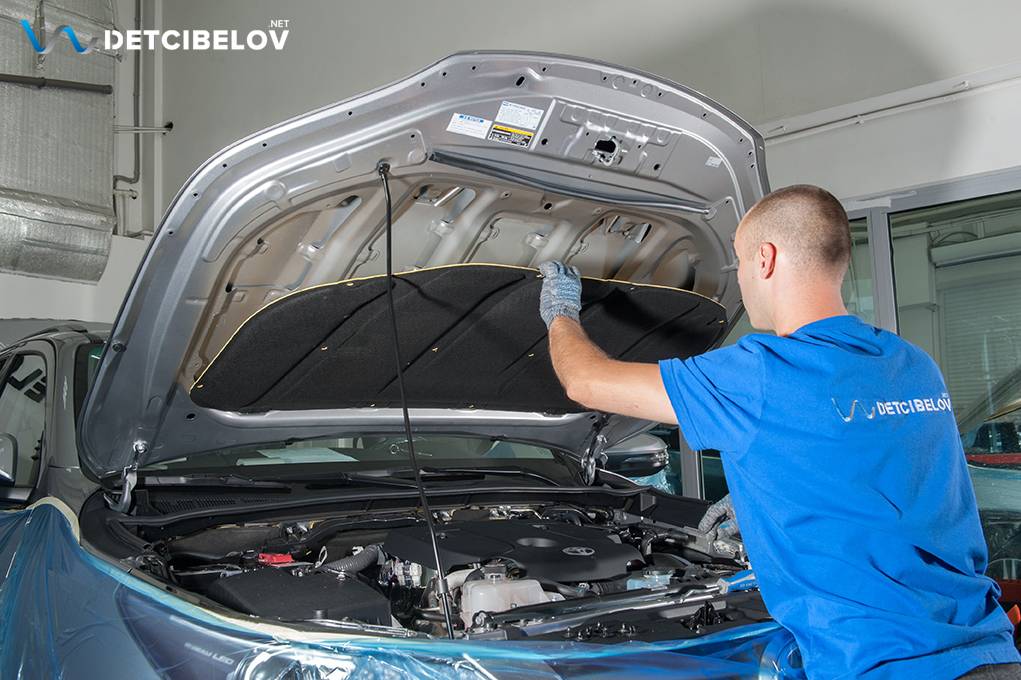

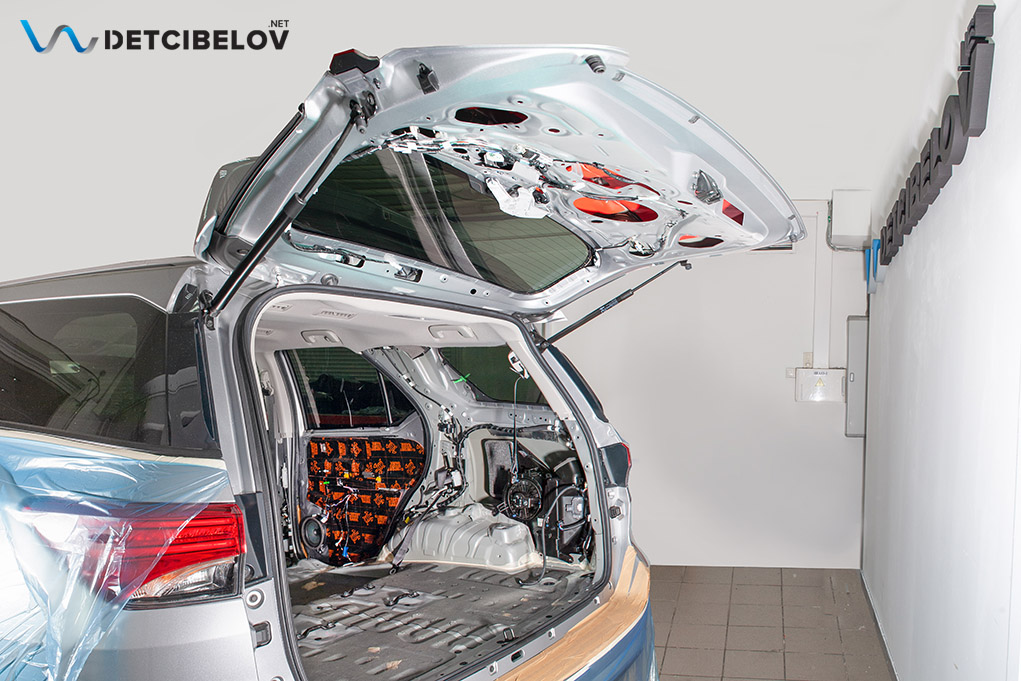

Внутренняя поверхность капота была обработана материалом Comfort mat Dark D3 , и возвращенной штатной шумо-пыле-изоляции , а на крышку багажника мы нанесли Comfort mat Dark D3 и на пластиковую панель наклеили Comfort mat Wave Expert 15мм с увеличенным коэффициентом шумопоглощения.

   Приступаем к работе

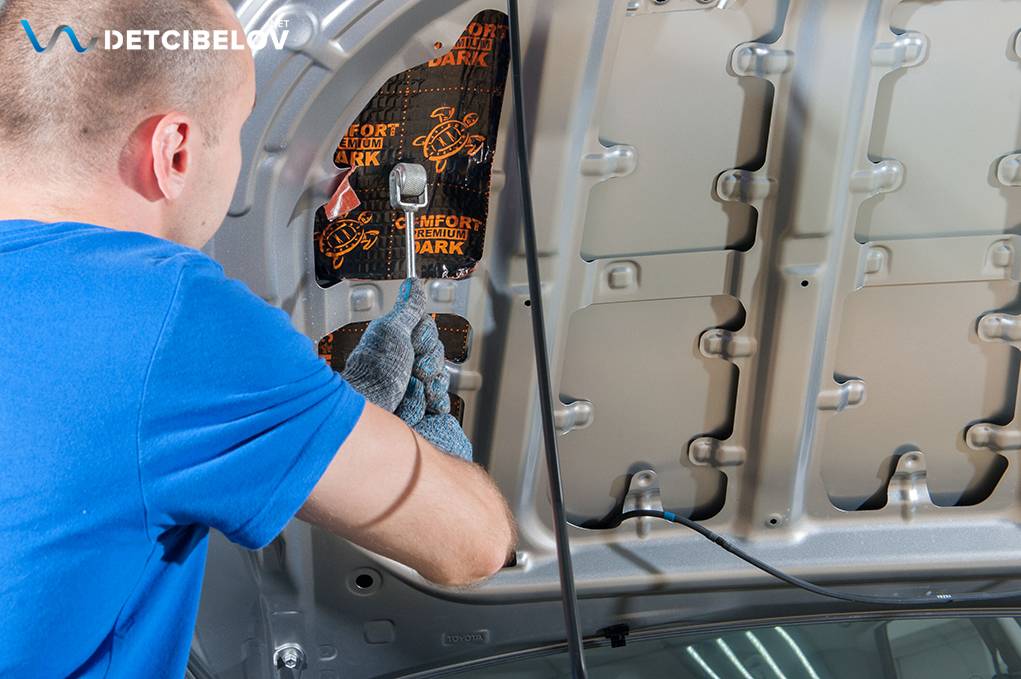

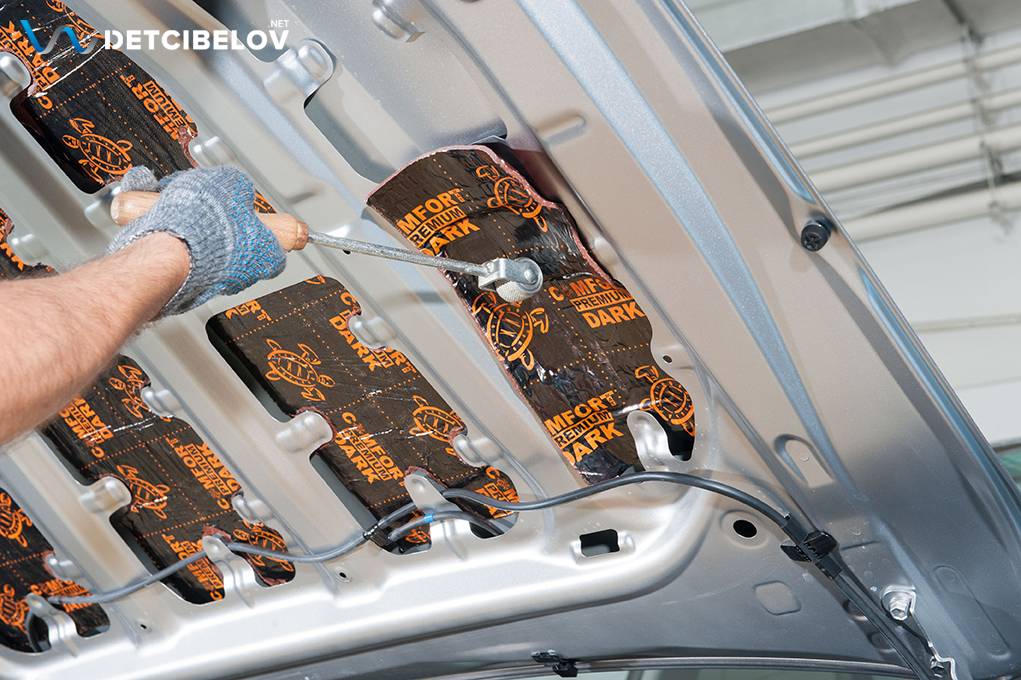

    Капот. Слой №1. Comfort Mat Dark D3 Premium.

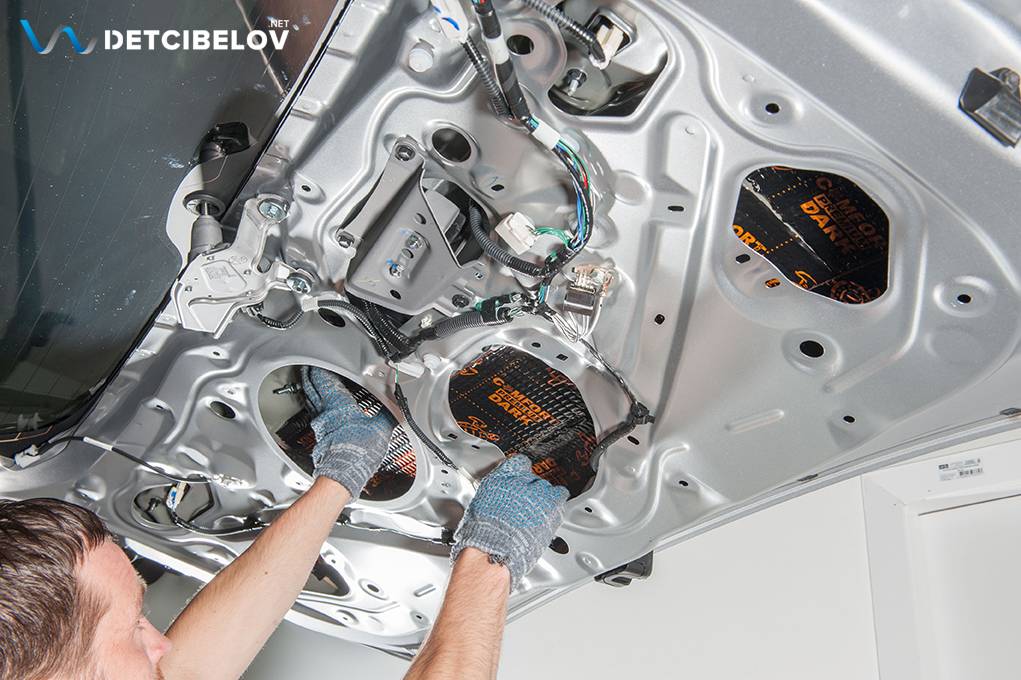

   Крышка багажника. Слой №1. Comfort Mat Dark D3 Premium.




   Крышка багажника. Слой №2. Comfort mat Vision Red (6 мм.).

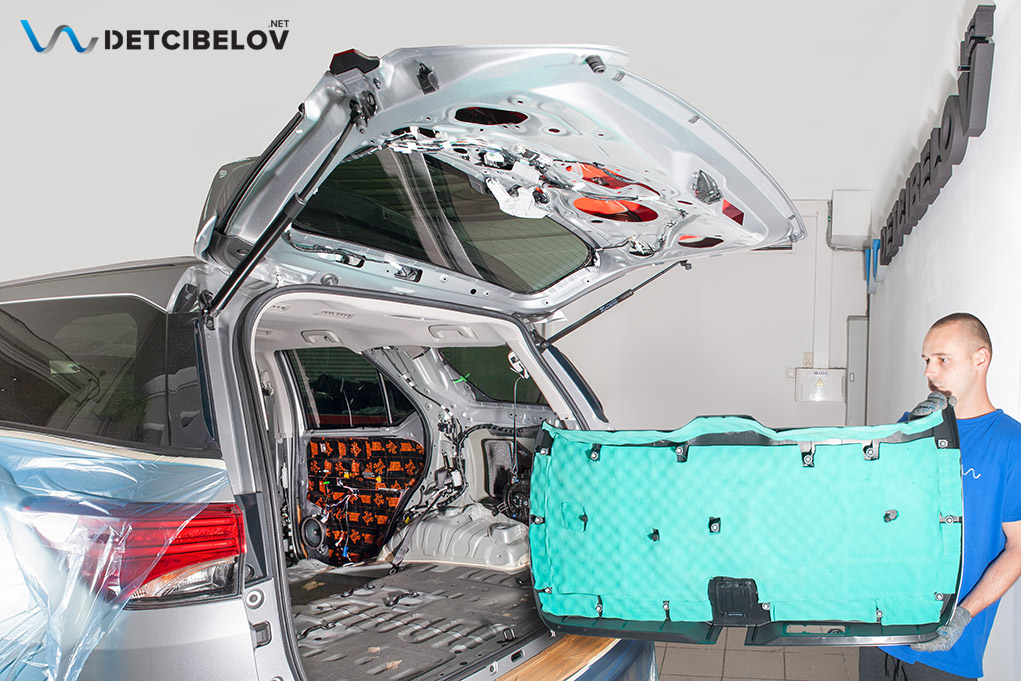

   Крышка багажника. Слой №3. Comfort mat Wave Expert (15 мм.).


    Шумоизоляция колесных арок

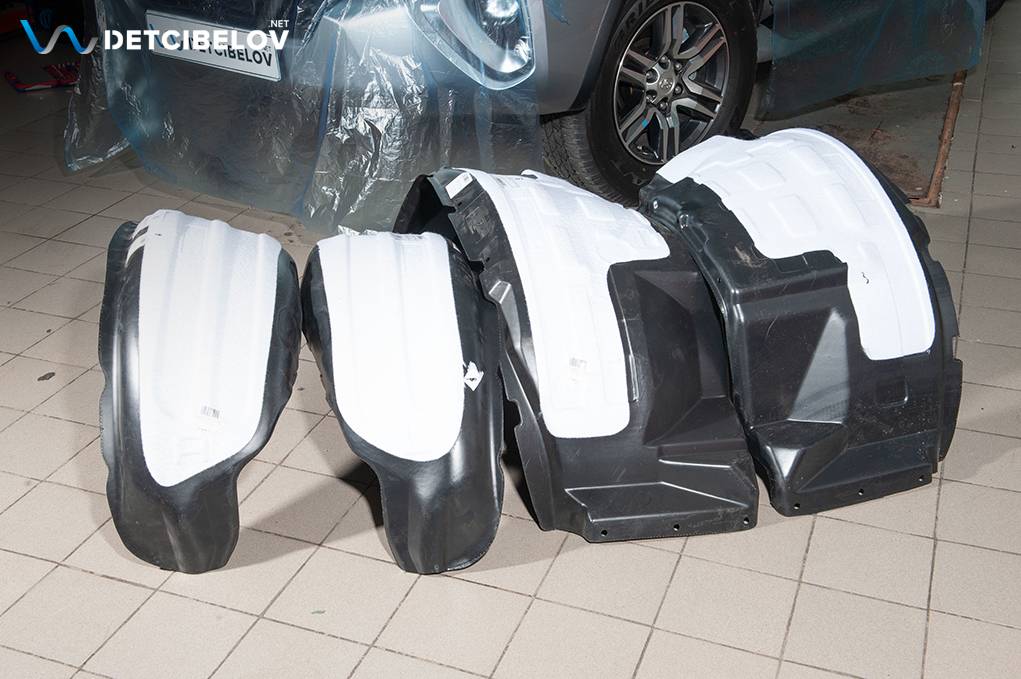

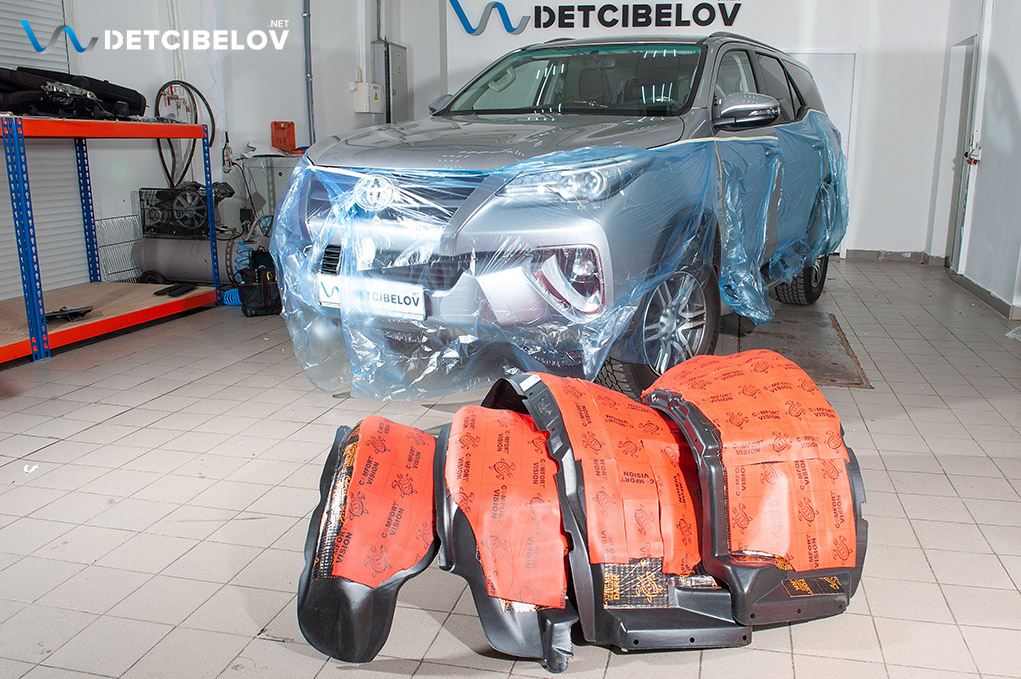

Финальным этапом шумоизоляции Toyota Fortuner будет, шумоизоляция колесных арок. Из-за нанесенного на заводе антикоррозионного покрытия на внутреннюю часть колесных арок, нанесение виброизоляции не возможно. В данном случае мы обработали подкрылки этого автомобиля в два слоя. Первый слой виброизолирующий материал Comfort mat Dark D3, а вторым слоем будет Comfort mat Vision Red легкий, водонепроницаемый, устойчивый к климатическим изменениям, обладающий повышенными шумопоглощающими характеристиками материал. Это позволит нам существенно усилить эффект снижения шума издаваемых резиной автомобиля.

   Приступаем к работе

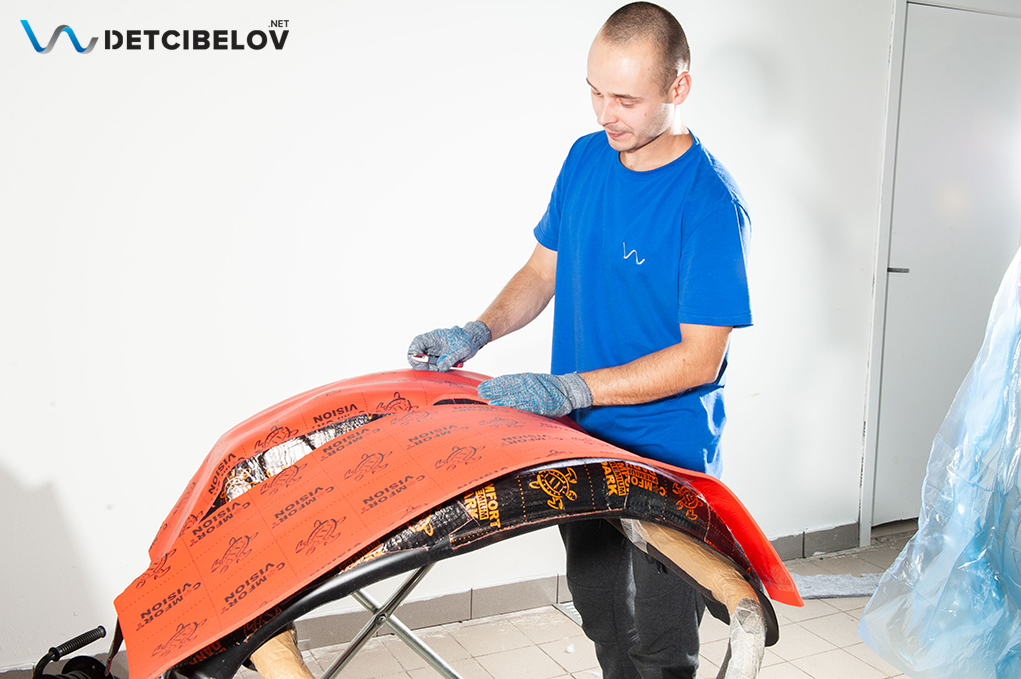

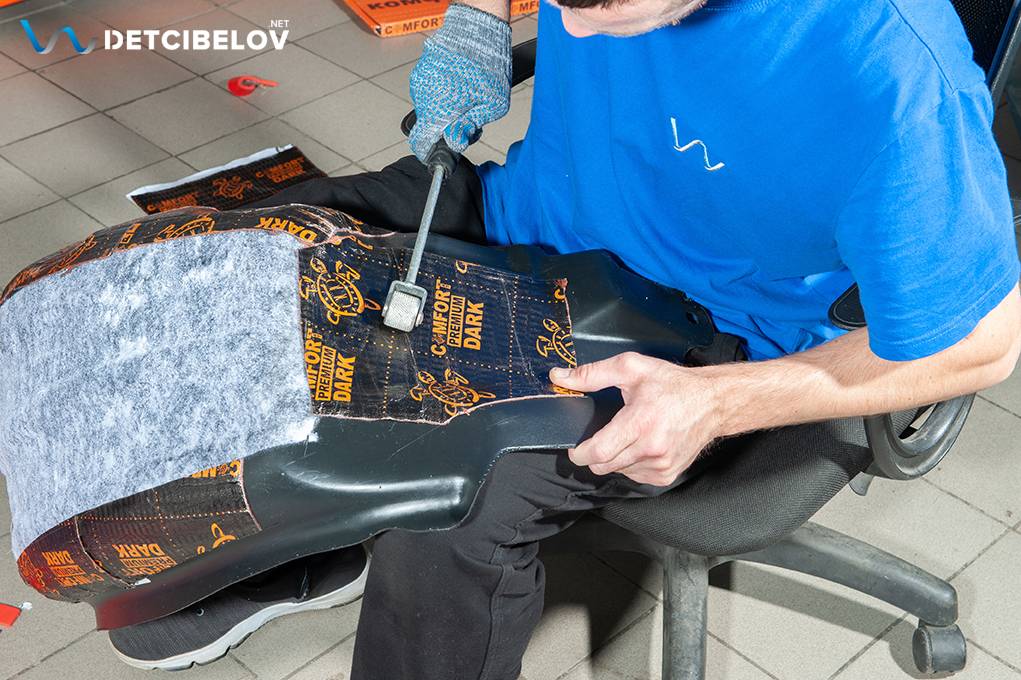

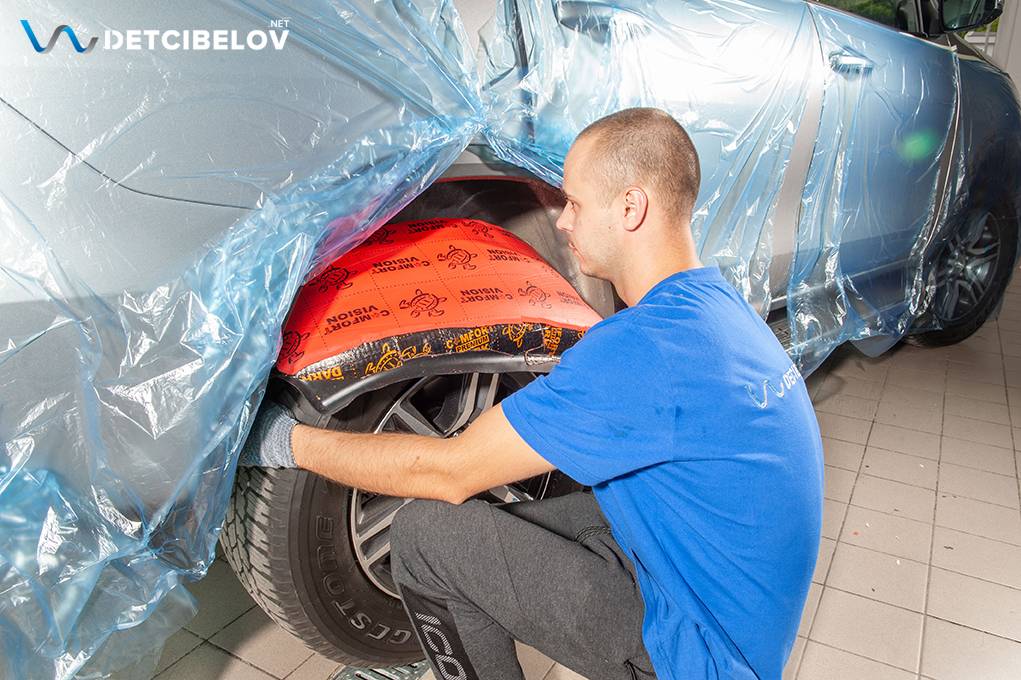

    Арки. Слой №1. Comfort Mat Dark D3 Premium. Слой №2. Comfort mat Vision Red.



Ну вот и все, собираем салон, протираем, пылесосим и мастер-приемщик приступает к проверки работы всей электроники, также проверяет качество сборки, отсутствие зазоров, потёртостей, сломанных пистонов и т.д.
